無線センシングソリューションの製品ラインアップ

無線センサ・ゲートウェイ・
中継機のラインアップ

幅広いお客様ニーズにお応えするため、様々な製品をラインアップしています。各製品は、障害物に強い920MHz帯の無線通信に対応。村田製作所が長年培ったハードウェア設計技術により、小型筐体で年単位の電池寿命も実現しました。

無線センサユニット

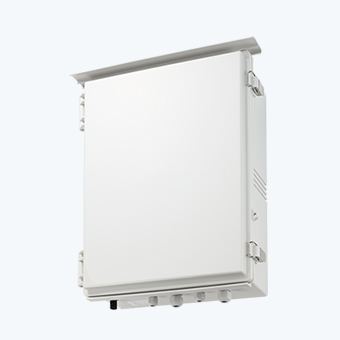

振動監視電流監視温湿度監視アナログ出力監視温度監視漏水監視メーター指針監視電波シミュレータ接点出力外部センサ用ソーラーユニット

ゲートウェイ・中継機

無線センサユニット

振動監視

回転機(モータ、ポンプなど)の
振動監視により、
予知保全やメンテナンスの効率化に
活用できます。

振動センサユニットLBAC0ZZ2TF-001

高周波振動の測定まで対応していることにより、回転設備の故障の兆候を早期に検知できます。
電池駆動のため配線は不要で、底面の強力磁石で簡単に後付け可能です。業界最小クラスのサイズであるため、狭い場所にも最適です。

振動センサユニットによる予知保全の方法や導入効果を知りたい方はこちら。

資料ダウンロード

紹介動画

用途

導入事例

仕様

振動センサユニット

長年培った圧電セラミック素子のノウハウを生かし、良好な高周波特性、電池寿命の長さを実現した無線振動センサユニットを紹介します。ポンプやファンモータなどの回転設備に設置して振動の検知により設備の異常を検知します。

項目: 仕様

外形寸法: L:38mm Typ.、W:24mm Typ.、H:38mm Typ.
質量: 約45g（電池も含む）
無線通信方式: ・SubGHz独自メッシュネットワークプロトコル
周波数:923.7MHz～926.9MHz、その他電波認証取得地域の周波数

・Bluetooth® LE（設定用）
測定データ: ・速度モード
加速度周波数スペクトル（ピーク上位2点の加速度と周波数）、
速度周波数スペクトル（ピーク上位3点の速度と周波数）、
加速度RMS、速度RMS、尖り度、温度

・加速度モード
加速度周波数スペクトル（ピーク上位5点の加速度と周波数）、
加速度RMS、尖り度、温度

・低速回転モード
加速度RMS、尖り度、温度
測定範囲: ・振動周波数
－加速度：10Hz～10KHz
－速度：10Hz～1KHz

・入力加速度の最大絶対定格：±30G（ピーク値）

・温度：-10~85℃
分解能: ・入力加速度：28mG

・温度：0.1℃（*1）
測定精度: ・加速度RMS：10Hz～10KHzの周波数範囲で±3dB（*2）

・温度：±1℃（温度安定後）（*3）
使用環境: ・周辺温度：-10℃~60℃、90%RH以下（結露および氷結なきこと）

・設置面：-10℃~85℃、90%RH以下（結露および氷結なきこと）

・防水防塵性能：IP65相当（*4）
電源（*5）: 専用一次電池×1個（*6）
データ測定間隔: 15, 30秒、
1,5,10,15,30分、
1,2,6,12,24時間
取り付け方法: 磁石

（*1）周囲環境25度のときの分解能です。
（*2）周囲環境25度の環境で、10Hz~10kHzの範囲で1Gの加振をしたときの測定精度です。
10Hz~10KHzの範囲外の振動入力に対する測定精度は規定していません。
（*3）周囲環境25度のときの測定精度です。
（*4）IEC規格で標準化されている試験方法による防塵・防水性能の検証を行っています。
防塵・防滴性能は、無破損・無故障を保証するものではありません。
（*5）電池は本製品に1個のみ付属します。電池寿命は、周囲環境25度、計測間隔1時間に1回の設定で、起動検知機能や中継機能は無効の場合に、約5年となります。
これはあくまで目安値であり電池寿命を保証するものではございません。
（*6）電池交換時には別売の電池交換セットをお買い求めください。
電池交換セット品名：LBXXZZ1LZ-006

ページ上部に戻る

電流監視

モータや三相ヒーターなどに
設置して稼働状況を監視することで
設備の稼働状況の把握、省エネ、
生産効率の改善などに活用できます。

電流センサ（CTセンサユニット)LBAC0ZZ1MT-247/LBAC0ZZ1NT-248

クランプ式のセンサを使用しているため、設備を止めることなく簡単に後付けできます。最大Φ36mmの太径ケーブルにも対応可能です。2つの電流測定チャンネルに加え、借電用チャンネルを有するため、電池の長寿命化も可能です。

紹介動画

用途

導入事例

仕様

電流センサユニット

ビルや工場のインフラに欠かせない三相ヒーターやモータなど、単相交流・三相交流電源で駆動する設備に設置して、消費電流値から稼動状況をモニタリングしたり、省エネに貢献できる無線電流センサユニットを紹介します。

ページ上部に戻る

温湿度監視

温湿度の影響を受けやすい材料を
設置している場所に設置し、
適切な温湿度が保たれているかを
監視する事で
工程内やオフィスの温度監視、省エネ、
生産効率の改善に活用できます。

温湿度センサユニットLBAC0ZZ1AN-345

電池駆動の無線式センサのため簡単に設置でき、多点測定が容易です。小型のため、狭い場所にも設置可能です。

紹介動画

導入事例

仕様

温湿度センサユニット

簡単に設置・増設できる無線温湿度センサユニットを紹介します。温度・湿度の影響を受けやすい材料を使用、加工している場所に設置して、適切な温湿度が保たれているかをモニタリングできます。

ページ上部に戻る

アナログ出力
(4-20mA,0-5V,接点信号,
パルス)監視

既に設置されているセンサのデータを
収集して遠隔監視を行う事で、
作業効率改善、品質管理への
展開いただくことができます。

防水防塵対応4-20mAユニットLBAC0ZZ1ZU-553

4-20mA出力機器であればメーカを問わず接続可能です。IP65相当の防水防塵構造を有するため屋外でも使用でき、電池駆動可能なため電源工事も不要です。

用途

導入事例

システム
構成例

仕様

4-20mA出力対応機器のセンサデータを自動収集する事で、点検工数削減、予知保全などにご活用いただけます。

主な対象設備

流量計、液面指示計、pH計、圧力センサ、絶縁抵抗監視装置、風量計など

ページ上部に戻る

防水防塵対応0-5VユニットLBAC0ZZ1ZV-554

0-5V出力機器であればメーカを問わず接続可能です。IP65相当の防水防塵構造を有するため屋外でも使用でき、電池駆動可能なため電源工事も不要です。

用途

システム
構成例

仕様

0-5V出力対応機器のセンサデータを自動収集する事で、点検工数削減、予知保全などにご活用いただけます。

主な対象設備

圧力センサなど

ページ上部に戻る

4-20mA/パルスユニットLBAC0ZZ1MU-270

4-20mA/パルス出力機器であればメーカを問わず接続可能で、パルス入力にも対応しています。電池駆動可能なため電源工事も不要です。

紹介動画

用途

導入事例

システム
構成例

仕様

4-20mA/パルスユニット

4-20mA/パルス出力対応機器のデータ収集を自動化できるアナログ出力無線化ユニットを紹介します。蓄積したデータを分析して不具合の原因究明や波及範囲の把握にご活用いただけます。

ページ上部に戻る

0-5V/パルスユニットLBAC0ZZ1RU-271

0-5V/パルス出力機器であればメーカを問わず接続可能で、パルス入力にも対応しています。電池駆動可能なため電源工事も不要です。

紹介動画

用途

導入事例

システム
構成例

仕様

0-5V/パルスユニット

0-5V/パルス出力対応機器のデータ収集を自動化できるアナログ出力無線化ユニットを紹介します。蓄積したデータを分析して不具合の原因究明や波及範囲の把握にご活用いただけます。

ページ上部に戻る

NEW防水防塵接点信号/パルス出力無線化ユニットLBAC0ZZ2ZS-001

・無線通信(*1)により、センサ機器の遠隔監視が可能です。
・短パルス（10ms～）対応により、幅広い機器に対応できます。
・ケーブルグランド(*2)構造により、容易に防水性能を確保できます。

(*1)無線通信距離の目安400ｍ（屋外見通しの良い直線）。
実際の環境で評価のうえ活用をご検討ください。
(*2)ケーブル径適用サイズ：4.0～6.6mmまたは9.0～14.0mm
（同梱のケーブルグランド使用時）

用途

システム
構成例

仕様

工場や生産現場での設備の遠隔監視のほか、電力監視や流量監視などのインフラ設備管理等、既存センサの無線化にご活用いただけます。

主な対象設備

電力量計、流量計、圧力計などの接点・パルス出力対応機器

外形寸法: ユニット本体 L:117mm、W:161mm、H:55mm（突起部除く）
質量: 約370g（電池、ケーブルは含まない）
無線通信方式: SubGHz独自メッシュネットワークプロトコル
周波数:923.7MHz～926.9MHz
Bluetooth^®LE（設定用）
測定データ: 接点信号（ON/OFF）、パルス信号
計測仕様: NPN 無電圧接点入力（ON=Low / OFF=High）

High:OPEN または 2.5V 以上

Low:2.0V 以下

最小入力時間:10ms 以上

PNP 有電圧接点入力（ON=High / OFF=Low）

High:5V 以上 24V 以下

Low:OPEN または 2V 以下

最小入力時間:10ms 以上
使用環境: -10℃～60℃、90%RH以下（結露および氷結なきこと）
保護等級: IP65（*1）
適応電線サイズ（*2）: 組付け済みのケーブルグランド使用時：外径4.0～6.6mm
同梱のケーブルグランド使用時：外径9.0～14.0mm
センサ用端子台の適用電線：導体径0.404mm～1.628mm
電源用端子台の適用電線：導体径 0.511mm～2.052mm
ケーブル長: 推奨長さ：最大5m
測定チャンネル数: 最大3
電源: 電池:1.5Vリチウム乾電池単三型2本 or
外部電源:DC5V-DC24V
電池寿命: 5年（定期送信間隔1分、周囲温度25℃の場合）
データ測定間隔: 送信タイミング：定期/不定期/定期＋不定期
定期送信間隔：
　1,5,10,15,30分、
　1,2,6,12,24時間
不定期送信タイミング：立ち上がり/立ち下がり/両エッジ検出時

(*1)防塵・防滴性能は、無破損・無故障を保証するものではありません。
(*2)信号線と接続するための多芯ケーブルは、本製品には付属しておりません。
本製品は、ケーブルグランドを交換することで複数のケーブル径に対応可能です。

ページ上部に戻る

温度監視

特定箇所の温度変化を監視することで、
回転機の予知保全、
コンピュータのオーバーヒート監視、
部材や貨物の温度管理などに
利用可能です。

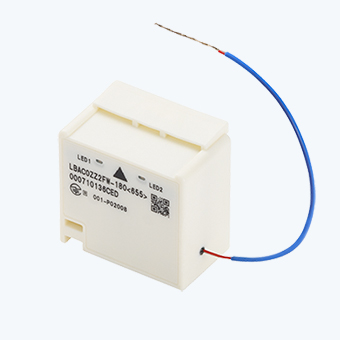

NEW小型熱電対ユニットLBAC0ZZ2FW-180

磁石設置可能な小型熱電対（K型）です。
電池駆動・小型軽量・防水防塵で、回転体の中など、これまでの熱電対ユニットでは設置出来なかった場所でも使用が可能です。
また、閾値をユニット内に保持することができ、最短5秒間隔で温度を監視することで、急激な温度上昇を捉えて発報することが可能です。

用途

仕様

工場などの製造設備やユーティリティ機器の温度をモニタリングすることで、監視対象物の温度上昇を捉えることが可能となります。

主な対象設備

・モータ
・ポンプ
・ファン
・ブロア等の回転機
など

ページ上部に戻る

熱電対ユニットLBAC0ZZ1PF-383

最大200℃までの高温測定が可能です。IP64相当の防水防塵構造を有するため屋外でも使用でき、電池駆動のため電源工事も不要です。

用途

仕様

回転機などの点検工数削減、予知保全、温度と加工精度の相関性把握に活用いただけます。

主な対象設備

・モータ
・コンプレッサ
・ポンプ
・ファン
・ブロア
・加工設備
など

ページ上部に戻る

常温環境温度センサ（3点温度センサユニット）LBAC0ZZ1EM-822

測定チャネルを3つ有しているため、多点測定に優れます。また、センサ部は最低-30°Cまで測定可能なため低温環境での測定にも使用可能です。電池駆動可能なため、電源工事なしで簡単に導入できます。

用途

仕様

特定箇所の温度変化を監視することで、低温環境における温度監視、データセンタにおけるコンピュータのオーバーヒート防止に活用いただけます。

主な対象設備

・データセンタ向けPC
・冷蔵庫
など

ページ上部に戻る

漏水監視

重要設備周辺に設置し、配管の経年劣化などによる漏水の有無を
監視することで設備の故障予防などに活用できます。

漏水センサユニットLBAC0ZZ2AX-869

電池駆動の無線式センサのため、どこでも簡単に後付け設置可能です。
無電圧接点出力に対応しておりますので、漏水検知時に警報灯などを制御することも可能です。

仕様

外形寸法: L:127mm Typ.、W:71mm Typ.、H: 40mm Typ.
質量: 約140g（電池、センサ部は含まない）
無線通信方式: SubGHz独自メッシュネットワークプロトコル
周波数:923.7MHz～926.9MHz、その他電波認証取得地域の周波数
測定対象: 水、純水、一部有機溶剤の漏液状態 (*1)
測定チャンネル数: 最大2
測定データ: 漏水有無、漏水Index (*2)
対応検知帯および最大長: オムロン社製 F03-16PE：15m
オムロン社製 F03-16PT：30m
オムロン社製 F03-16PS：2m
オムロン社製 F03-16SF：3m
使用環境: -10℃～60℃、90%RH以下（結露なきこと）
電源: 電池：1.5V リチウム乾電池単三形2本 or
AC アダプタ：5VDC or
外部電源：5-24VDC
電池寿命: 約5年 (*3)
接点出力: 無電圧接点出力（ノーマリーオープン） x 1
フォトカプラ絶縁
最大定格電圧：24VDC
最大負荷電流：360ｍA（25℃時）、200mA（60℃時）
データ測定間隔: 5,15,30秒、
1,5,10,15,30分、
1,2,6,12,24時間

(*1)液体の種類や電導度によっては検知できない可能性があります。必ず事前にご確認ください。
(*2)通常（漏液検知帯が乾いた）状態と漏水状態における観測波形の差異の程度を示す指標です。
(*3)測定間隔 30 秒、定期送信間隔 10 分、接点出力あり、断線検知あり、漏水・断線による
接点出力時間を 1 日 10 分とし、周囲温度 25℃の場合の参考値となります。
電池寿命を保証するものではありません。

ページ上部に戻る

メーター指針監視

後付けでアナログメーターの指針値を読み取り無線で通知することで、
業務工数の削減に貢献します。

NEWアナログメーター読取ユニットLBAC0ZZ2YT-001

既設のアナログメーターに後付けすることが可能です。
電池駆動のため電源工事も不要です。

用途

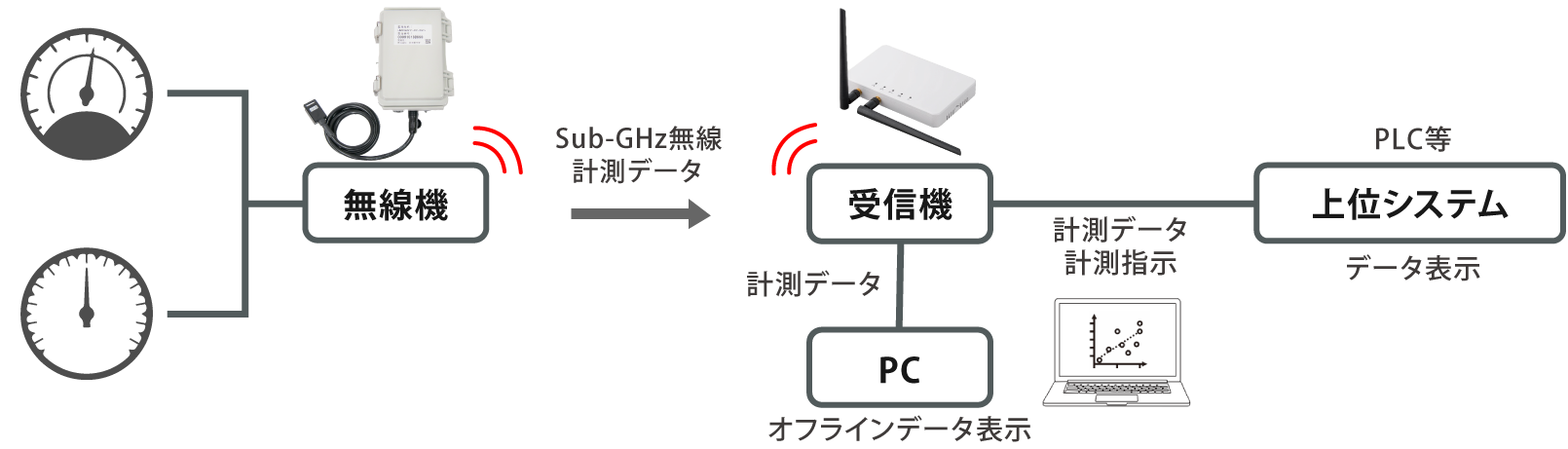

システム
構成例

仕様

アナログメーターに設置することで、点検工数の削減、予知保全などにご活用いただけます。

主な対象設備

圧力計、温度計、差圧計

ユニット部（品番：LBAC0ZZ2YT-001）

外形寸法: L:117mm、W:158mm、H:72mm Typ.
質量: 約380g（ケーブル、電池は含まない）
無線通信方式: SubGHz独自メッシュネットワークプロトコル
周波数:920.7MHz～927.9MHz
測定データ: アナログメーターの指針の角度×2ch (*1)
使用環境（*2）: -10℃~50℃、80%RH 以下（結露、氷結なきこと）
保管環境（*2）: -10℃~50℃、80%RH 以下（結露、氷結なきこと）
保護等級: IP64（*3）
電源: 電池：1.5Vリチウム乾電池単三型3本
AC アダプタ：AC100V 50/60Hz
別売の専用ACアダプタ(LBXXZZ2CL-023/024)をご使用ください。
外部電源：DC5V-24V
別売の専用ケーブル(LBXXZZ2CL-025)をご使用ください。
電池寿命: 約5年（定期送信間隔10分、2ch使用、各chの測定時間1 秒、周囲温度25℃の場合）
データ測定間隔: 5,15,30秒、
1,5,10,15,30分、
1,2,6,12,24時間

(*1)センサケーブル部は別途ご購入いただく必要があります。
センサケーブル品番：LBXXZZ2YT-039
必要に応じて読取ユニットとセンサケーブルの間に、延長ケーブル(5m)の接続が可能です。1センサケーブルあたり2本まで延長可能です。
延長ケーブル品番：LBXXZZ2YT-040
(*2)使用環境（保管環境）は一般的な屋外・半屋外（屋根のある屋外）を想定しています。熱や湿度がこもる環境（高温高湿環境で、かつ人が長時間滞在できない環境など）に常設される場合は、経時劣化により樹脂ケースが破損する可能性があります。
(*3)防塵・防滴性能は、無破損・無故障を保証するものではありません。

センサケーブル部（品番：LBXXZZ2YT-039）

外形寸法 （センサ部）: L：20.5mm W：40.5mm H：11.0mm Typ.
外形寸法 （ケーブル長）: 970mm Typ.
質量: 約75 g
保護等級: IP64（*4）
使用環境: -10℃~60℃、90%RH 以下（結露、氷結なきこと）
保管環境: -10℃~60℃、90%RH 以下（結露、氷結なきこと）

(*4)防塵・防滴性能は、無破損・無故障を保証するものではありません。

ページ上部に戻る

電波シミュレータ

無線の混雑やノイズレベルなど周囲の電波使用状況をモニタリングすることで
工場内における無線環境の維持・管理の効率化に貢献します。

NEW電波シミュレータLBEM5ZZ2FD-001

無線の混雑やノイズレベルなどの周囲の電波使用状況を可視化するユニットです。親機と組み合わせることにより周囲の電波使用状況をモニタリングします。過去を遡って時間軸で状態を確認することも可能です。

用途

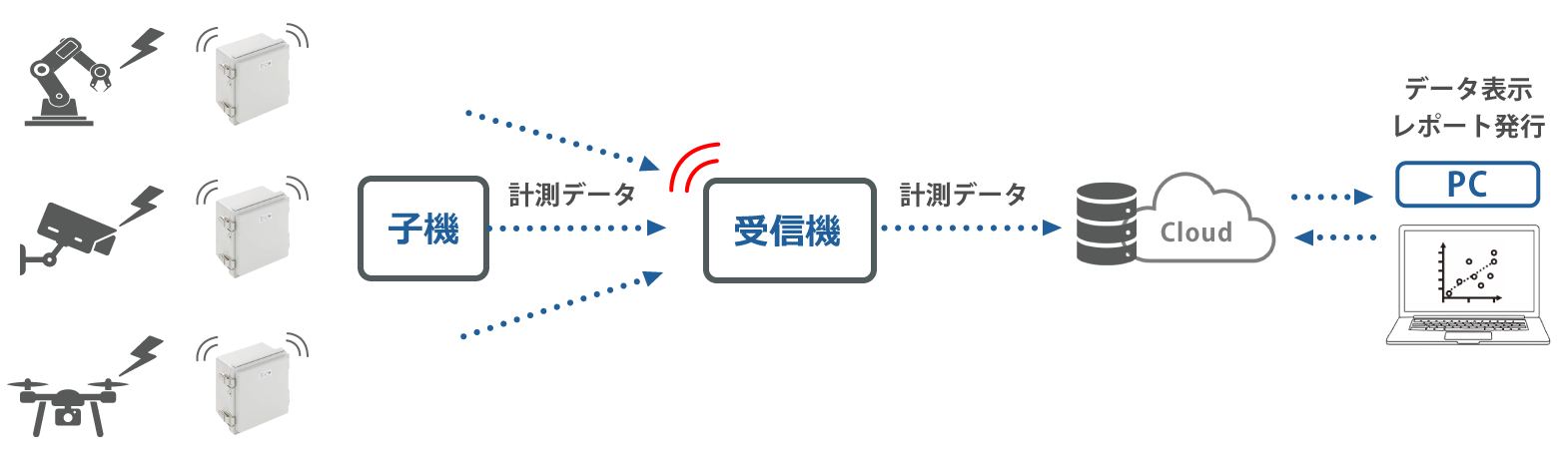

システム
構成例

仕様

カメラや無線センサ、RFIDタグ、ドローン等の無線機が多く導入されている工場内で、無線環境の維持・管理にご活用いただけます。

外形寸法: 163mm × 152 mm × 86 mm (typ.)
質量: 約475g
無線通信方式: SubGHz独自メッシュネットワークプロトコル
中心周波数：920.7MHz~927.9MHz
測定帯域: 920MHz帯：920.6～928.0 MHz
2.4GHz帯：Wi-Fi® (2.4G: 2402～2496 MHz)
5GHz帯：L5G (4600～4900 MHz)
Wi-Fi® （5G: 5150～5350 MHz / 5470～5730 MHz）
測位: GNSS (GPS/GLONASS/QZSS)
使用環境: -10℃～60℃、90%RH 以下（結露および氷結なきこと）
保管環境: -10℃～60℃、90%RH 以下（結露および氷結なきこと）
保護等級: IP65相当（*1）
電源（*2）: AC アダプタ：AC100V 50/60Hz
別売の専用ケーブル（LB XXZZ2FD-037）をご使用ください。
外部電源：DC 9-24V
別売の専用ケーブル（LBXXZZ2CL-025）をご使用ください。
USB
別売の専用ケーブル（LBXXZZ2FD-038）をご使用ください。
データ測定間隔: 5,30秒、
1,5,10,15,30分、
1時間
動作環境: 項目スペック

OS Windows 11 Pro (64 bit)

CPU Intel Core i5相当以上

メモリ 4GB以上

画面解像度 1366×768以上

Windowsフォントサイズ 96DPI
ブラウザ: 種類バージョン

Edge 138.0.3351.95

Chrome 142.0.7444.176

項目	スペック
OS	Windows 11 Pro (64 bit)
CPU	Intel Core i5相当以上
メモリ	4GB以上
画面解像度	1366×768以上
Windowsフォントサイズ	96DPI

種類	バージョン
Edge	138.0.3351.95
Chrome	142.0.7444.176

(*1)防塵・防水性能は、無破損・無故障を保証するものではありません。
(*2)本体と対象機器との接続用ケーブルは別途ご購入頂く必要があります。なお、常設時は外部電源の使用を推奨します。

ページ上部に戻る

接点出力

無線のコマンドに従って接点制御することで機器の遠隔操作を可能にし、
スマートな設備管理や警報システムの構築に貢献します。

NEW接点出力ユニットLBAC0ZZ2ST-001

本ユニットは、弊社ゲートウェイや各種無線センサユニットと連携し、設定した閾値を超えた場合に接点に接続された機器を遠隔で制御します。1台のユニットで、最大2つの接点を制御することが可能です。
また、最大2つまでの閾値設定であれば、ゲートウェイを介さずに本ユニット単体で直接接点制御を行うこともできます。

用途

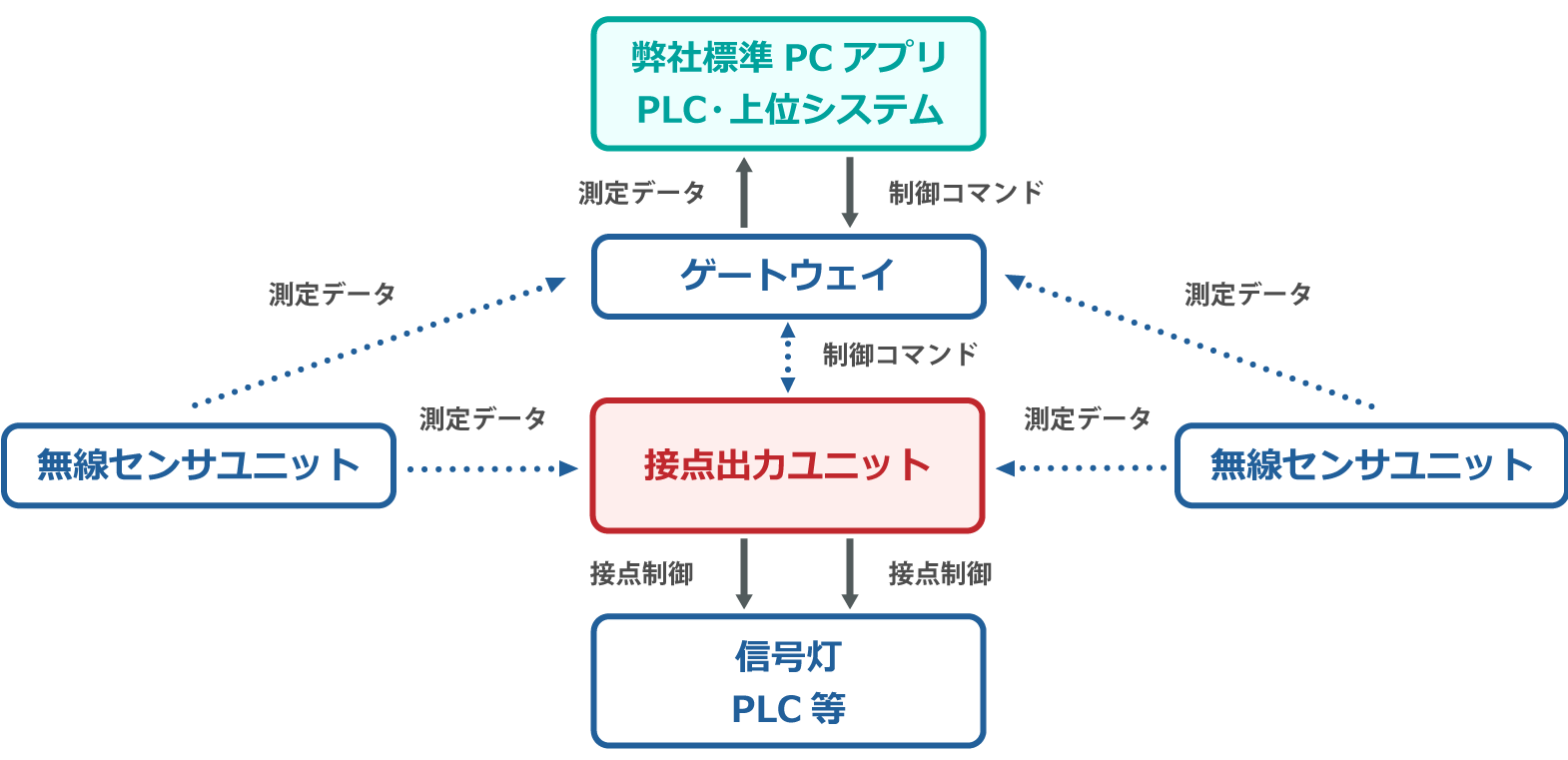

システム
構成例

仕様

遠隔地にある信号灯やPLC等に対して、接点信号を無線で入力することができます。配線不要で柔軟なシステム構築が実現可能です。

外形寸法

71mm × 127 mm × 40 mm (typ.)

質量

約140g（電池含まず）

無線通信方式

SubGHz独自メッシュネットワークプロトコル
周波数:920.7MHz~927.9MHz

接点出力チャンネル数

最大2ch（*1）

接点出力

接点A: 無電圧接点出力（ノーマリーオープン）
フォトカプラ絶縁
最大定格電圧：24VDC
最大負荷電流：360ｍA（25℃）、200mA（60℃）

接点B（*1）: 無電圧接点出力（ノーマリーオープン）
最大定格電圧：24VDC
最大負荷電流：360ｍA（25℃）、200mA（60℃）

使用環境

-10℃～+60℃、90%RH以下、（結露、氷結なきこと）

保管環境

-10℃～+60℃、90%RH以下、（結露、氷結なきこと）

電源

【電池駆動時】
1.5Vリチウム乾電池単三形 x 2本
推奨電池：Panasonic社製FR6HJ
【ACアダプタ駆動時】
DC 5V・別売ACアダプタLBXXZZ1BH-004
【外部電源駆動時】
入力電圧：DC 5-24V

電池寿命

約2年（*2）

(*1)接点Bは回路上絶縁されていません。ユニット本体を電池駆動する場合や、相手側機器の電源と本ユニットのAC電源のGNDを一緒に出来る場合等、絶縁が無い状態であることをご理解いただいた上で使用する場合に限り、接点Bを2個目のChとしてお使いいただけます。
(*2)問い合わせ間隔10分、接点ONが1日1回、接点ON時間を30分とし、周囲温度25℃の場合の参考値。電池寿命を保証するものではありません。
